UFV SETE LAGOAS VI & VII
Nov/2023 a Mai/2024
Objeto:
Implantação UFVs Sete Lagoas VI e VII
Local:
Sete Lagoas/MG
Valor Contratual:
R$ 3.026.800,00
Natureza:
Mão-de-Obra e Máquinas
Serviços:
Construção civil e montagem eletromecânica CA e CC de 5,0 MW/6,6 MWp, inclusive média tensão;
Cercamento periférico em tela de alambrado e postes circulares em aço galvanizado com 2,5 m.
----------

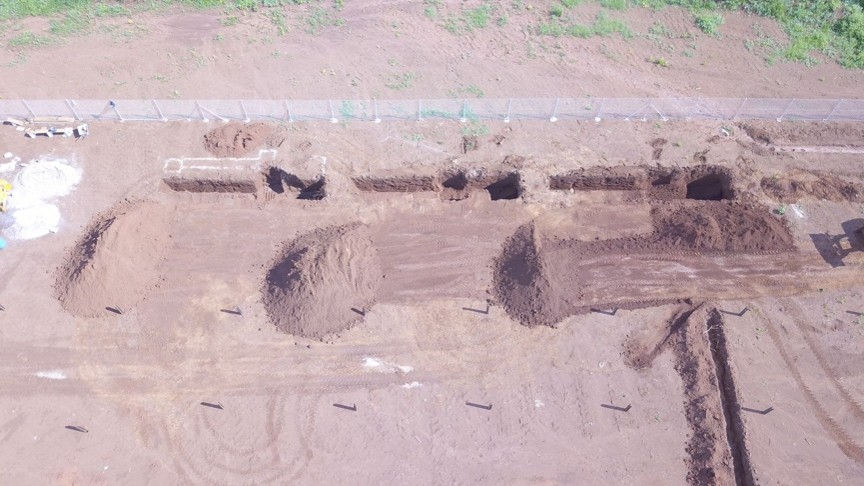

Construção civil e montagem eletromecânica completa de 2 usinas fotovoltaicas de 2,50 MW / 3,29, inclusive instalações de conexão em corrente alternada e edificações de suporte;
Cercamento periférico das usinas em tela de alambrado com arame farpado sem baldrame, em postes circulares de aço galvanizado à fogo, totalizando 1.700 metros
Comissionamento mecânico, elétrico e de comunicação à frio e à quente, contemplando ensaios de 1ª e 2ª categorias, segundo Norma ABNT 16.274.
Mão de Obra:
Pico de 38 (trinta) e oito colaboradores diretos.
Dados do Empreendimento:

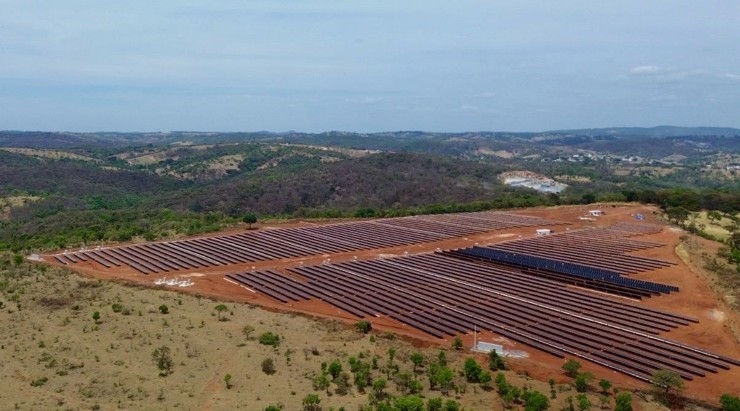

1. Potência Instalada: 5,00 MW / 6,58 MWp
2. Inversores: 20 x SG250HX 250kW 12MPPT Trifásico 800V
3. Módulos: 9.400 x CSI TOP BiHiKu7 CS7N-700MB-TB-AG, bifacial

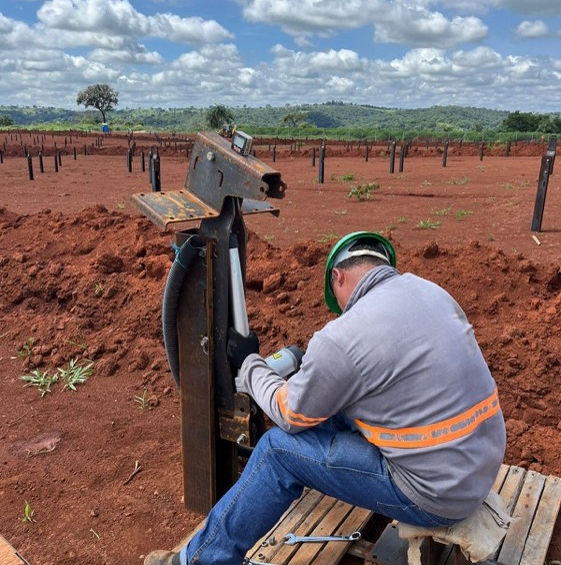

4. Rastreadores Solares:172 x VALMONT Solar tipo Convert-1P Single-Axis Solar Tracker | 1-in-Portrait

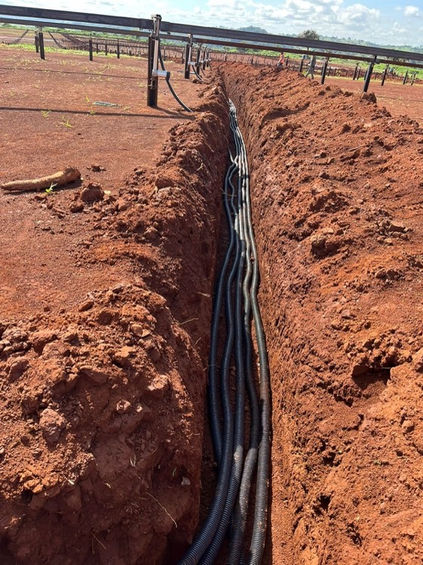

5. Condutores:
115.450 metros x cabo Prysmian PRYSUN 6,0 mm2 1 kVca/1,8 kVcc
9.180 metros de cabo isolado em XLPE - 1,0 kVca – 185 mm2
6.600 metros de cabo isolado em XLPE – 15 kVca – 70 mm2
6. Eletrocentros:
Trafo elevador: 4 x 1.000 kVA – 0,8/13,8 kV + 2 x 500 kVA – 0,8/13,8 kV
QGBT: 4 x 1.000 kW – 0,8 kV + 2 x 500 kW – 0,8 kV
Reator de Aterramento: 4 x 1.000 kW + 2 x 500 kW

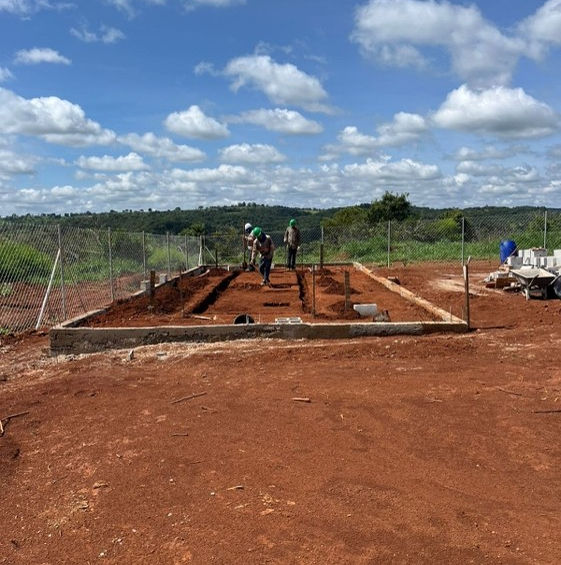

Sobre fundação tipo Radier em concreto armado usinado.
7. Cabine de Medição: 2 x [2 x 1000 kVA + 1 x 500 kVA] blindada de fabricação Setta.
8. Tensão de Conexão: 15,0 kV
Fornecimentos:
Mão-de-obra e Equipamentos;
Vigilância patrimonial desarmada 24 h/7 d – 1 posto diurno/ 2 postos noturnos.
